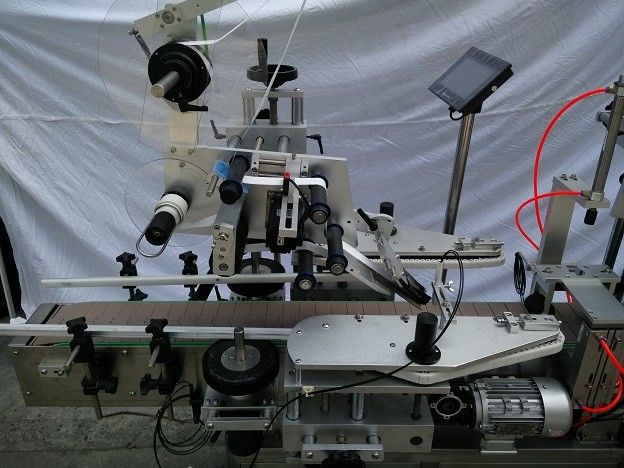

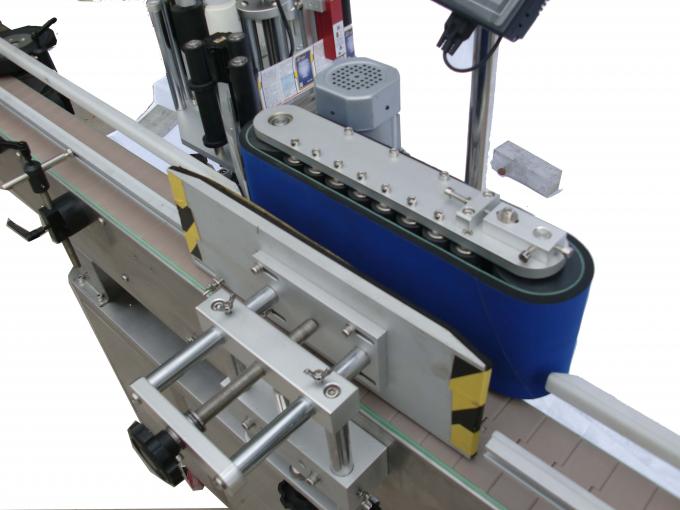

Slavný japonský stroj na nanášení štítků Mitsubishi na plochý štítek

Podrobný popis produktu

Zdroj napájení:	220 V 50/60 Hz 0,75 kW	Výška objektu:	30-200 mm
Šířka objektu:	20-200 mm	Výška štítku:	15-180 mm
Délka štítku:	25-300 mm	Přesnost značení:	± 1 mm (bez chyby objektu a štítku)
Klíč 1:	Aplikátor etiket	Klíč 2:	Stroj na označování šálků
Klíč 3:	Plochý etiketovací stroj	Název:	PLC Slavná japonská značka MITSUBISHI s plochým aplikátorem štítků s detekcí objektů Magic Eye

Aplikátor etiket na šířku 20-200 mm se štítkovačem na horní a zadní straně

Technické parametry

název	Aplikátor etiket na šířku 20-200 mm se štítkovačem na horní a zadní straně
Rychlost označování	20-200ks / min
Výška objektu	30-200 mm
Tloušťka objektu	20 - 120 mm
Výška štítku	15 - 110 mm
Délka štítku	25-300 mm
Vnitřní průměr etiketového válce	76 mm
Vnější průměr etiketového válce	300 mm
Přesnost značení	± 1 mm
Zdroj napájení	220 V 50/60 Hz 0,75 kW
Spotřeba plynu u tiskárny	5 kg / m2 (pokud přidáte kódovací stroj)
Velikost etiketovacího stroje	1 600 (d) × 550 (š) × 1 600 (v) mm
Hmotnost etiketovacího stroje	150 kg

Konfigurace:

Ne.	Část	značka	Množství
1	PLC	MITSUBISHI (Japonsko)	1
2	Hlavní převodník	DANFOSS (Dánsko)	1
3	HMI	WEINVIEW (Tchaj-wan)	1
4	Servo etiketovací motor	DELTA (Tchaj-wan)	1
5	Ovladač servomotoru	DELTA (Tchaj-wan)	1
6	Motor dopravníku	HY (Tchaj-wan)	1
7	Převodovka motoru dopravníku	HY (Tchaj-wan)	1
8	Paprskový motor	GPG (Tchaj-wan)	1
9	Převodovka motoru s paprskem	GPG (Tchaj-wan)	1
10	objekt detekuje magické oko	OMRON (Japonsko)	1
11	optické vlákno	OMRON (Japonsko)	1
12	Označte výlet detekcí magického oka	LEUZE (Německo)	1

označení hlavního rámu:

Tento etiketovací stroj je nejdůležitější částí, jak je uvedeno dále, různé části mají různé použití. Podle specifikace můžeme upravit polohu štítku. 3 kroky pro nastavení výšky

1. Nastavením ručního kolečka pro nastavení výšky zvedněte a spusťte hlavní rám.

2. Během seřizovacích prací uvolněte univerzální rukojeť a po dokončení ji upevněte.

3. Upravte polohu odlepovací desky tak, aby byla 2-3 mm od obrobku.

4. Nastavením pravého / levého nastavovacího kolečka (obrázek 3) posuňte hlavní rám tak, aby odpovídal obrobku.

5. Nastavením polohy hlavního rámu můžete také upravit polohu odloupnutí desky podle obrobku.

Štítek: etiketovací stroj, plochý aplikátor etiket
