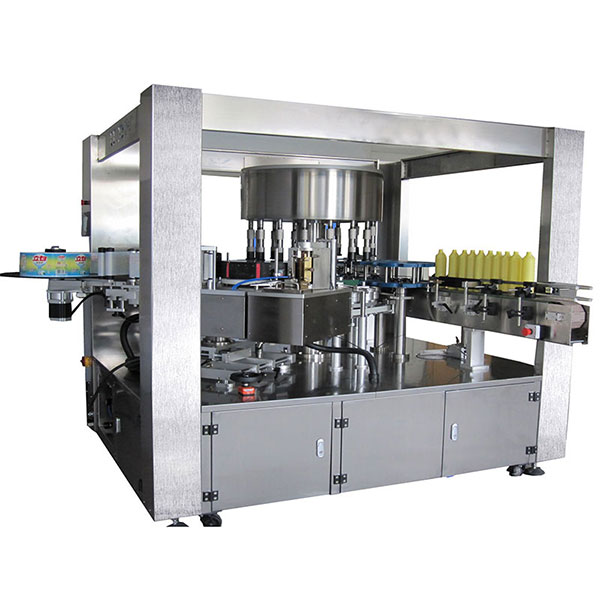

Automatický samolepicí jednostranný rotační etiketovací stroj s vysokou rychlostí
Podrobný popis produktu

Vnitřní průměr jádra štítkového papíru:76,2 mmVnější průměr štítku:330 mm
Kapacita označení:50 m / minPřesnost označení:± 1 mm
Typ označení:Rotační a vysoká rychlostSenzor štítku:Magické oko

Automatický samolepicí jednostranný rotační etiketovací stroj 15000B / H

Aplikace

1. Pro láhev jedné velikosti s velkým množstvím.

2. Jednostranný štítek jedna láhev

3. Rychlost 15000B / H

4. Jedna sada popisovací hlavy s 15 stanicemi

Technický parametr

Zdroj napájeníAC380V 50Hz 5,5KW
Přesnost označení± 1 mm
Maximální výška štítku195 mm
Kapacita označování50 m / min
Průměr lahvehickness≥30mm Výška≤500mm
Vnitřní průměr jádra štítkového papíru76,2 mm
Vnější průměr štítku330 mm
Celkové měřeníL1740 × W2020 × H2100mm
HmotnostPřizpůsobeno

Rotační etiketovací stroj Charakteristika

1) označený propouštěcí šroub lahve, samostatný sektor lahve běží na turnbtalbe

2) po otočení lahve na startovací kolo, automatické otočení pod lisováním hlavy lahve

3) prominentní poziční kolík Ve spodní části základny lahve se zvýší, když drážka pro umístění lahve pro kolík pod působením síly pružiny,
Vyhledávací štěrbina, zaseknutá štěrbinová láhev se již neotáčí, horní část posuvné tlakové láhve a víčko lahve. (Pro umístění produktů)

4) Vzhledem k tomu, že označení etikety lahve je sférické, požádejte o nalepení počátečního bodu do poloviny lahve, štítek vyjde z čerpací stanice, nejprve nasajte vakuový buben

Provoz vakuového bubnu a hlavního kola běží jeden na jednoho, po vakuovém bubnu se štítkem běžícím do odpovídající polohy, střední část štítku první lepidlo nejvyšší bod, předběžná akce štítku

5) Když láhev pokračuje v běhu na další stanici, stisknutí houbičky válečku štítku na působení tlaku štítku, tlak pohybu válce je v kontaktu s rovinou lahve, ne na rotaci, takže síla pro lisování štítku bude rozptýlena po , tyto štítky mohou mít jednotnou deformaci a úplné označení.

6) označená láhev se odesílá na dopravník pod pohonem ostruhového kola

7) celý proces označování je v nepřetržitém provozu, láhev běží konstantní rychlostí po celou dobu, takže může realizovat vysokorychlostní označování

3. funkce automatického zvedání a spouštění: mikropočítač se automaticky nastavuje a spouští, adoptuje německé ovládání motoru SEW, které se používá při úpravě výroby, je velmi pohodlné.

Speciální Návod

1) pro polohovací produkty, je třeba si uvědomit: je třeba vytvořit lokalizační štěrbinu ve spodní části lahve, pod podmínkou, že neovlivní vzhled lahve, lokalizační štěrbina ve spodní části lokalizační štěrbiny co nejvíce
Venku záleží, umístěný slot ve spodní části láhve je velmi důležitý a větší rovnost, ne jiná hloubka

2) Změňte jiný typ láhve, je třeba vyměnit díly, je třeba diskutovat o ceně, v závislosti na tvaru láhve.
(výměna takto: ohrada pro láhev na krmení, ostruhové kolo pro krmení z láhve, střední vodicí deska, základna láhve, ostruhové kolo pro vycházející láhev)

Štítek: rotační etiketovačka, lepicí etiketovačka
